階梯式護堤防護格賓石籠擋墻設計——卓昌格賓石籠網廠
137_8582_7183

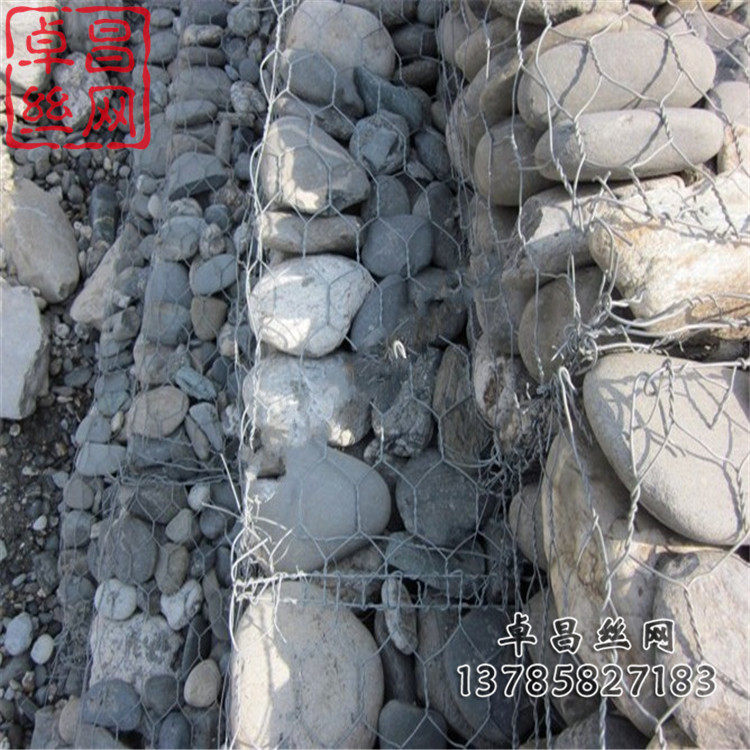

       河堤防護格賓石籠護坡結構有抗沖刷能力強、透水性好等特點，格賓石籠擋墻因其施工簡便、利于透水及具高抗壓抗剪等優點，在小型涉水滑坡防治及庫岸防護工程中得到廣泛應用。
       、格賓石籠擋墻構造設計：
       設計格賓石籠擋墻總長45m、格賓石籠擋墻高3m、頂寬1m、底寬3m，每層縮進1m，分三層布設，每層高1，設計格賓石籠頂部高程109m，底部高程106m。設計格賓石籠每塊長1m、寬1m、高1m，材料采用熱鍍10%鋁鋅鋼絲，外涂綠色PE材料。格賓石籠設計型號:網孔80mm×100mm;網片網絲Φ2.7mm，涂膜后Φ3.7mm;網片邊絲Φ3.15mm，涂膜后Φ4.15mm。設計格賓石籠配件:扎絲Φ2.2mm，涂膜后Φ3.2mm，間距250～300mm。填石級配:石料粒徑200～300mm的新鮮硬質塊石。
